Panduan Lengkap Transformer:Jenis, Penarafan & Aplikasi

An pengubah elektrik ialah peranti elektromagnet statik yang memindahkan tenaga elektrik antara litar melalui aruhan elektromagnet. Penarafannya—dinyatakan dalam volt-ampere (VA) atau kilovolt-ampere (kVA)—menunjukkan beban maksimum yang boleh dikendalikan secara berterusan tanpa terlalu panas. Memahami cara pengubah dinilai, jenis yang wujud dan yang sesuai dengan aplikasi anda adalah penting untuk reka bentuk sistem kuasa yang selamat dan cekap.

Bagaimanakah Transformer Dinilai?

Transformer dinilai dalam volt-ampere (VA) atau kilovolt-ampere (kVA) , bukan watt—kerana penarafan mesti mengambil kira kedua-dua beban rintangan dan reaktif, tanpa mengira faktor kuasa. Penarafan mencerminkan produk voltan terkadar pengubah dan arus terkadar sama ada pada sisi primer atau sekunder.

Parameter utama dalam papan nama pengubah termasuk:

• penilaian kVA – Jumlah kapasiti kuasa ketara (cth., 50 kVA, 500 kVA)
• Voltan primer dan sekunder – Tahap voltan input dan output (cth., 11,000V / 400V)
• Kekerapan – Biasanya 50 Hz atau 60 Hz
• Impedans (%Z) – Menjejaskan arus litar pintas; nilai biasa berkisar antara 4% hingga 6%
• Kelas penyejukan – ONAN (minyak semula jadi udara semula jadi), ONAF, OFAF, dsb. untuk unit besar; AN atau AA untuk jenis kering
• Kelas penebat – Penarafan suhu seperti Kelas B (130°C), Kelas F (155°C), atau Kelas H (180°C)

Contohnya, a Pengubah 100 kVA pada 400V sekunder boleh membekalkan arus maksimum 144.3 A (100,000 ÷ 400 × √3 untuk tiga fasa). Melebihi ini secara berterusan menyebabkan kemerosotan penebat dan akhirnya kegagalan.

Transformer Langkah Naik vs

Klasifikasi paling asas bagi transformer elektrik adalah mengikut arah penukaran voltan.

Pengubah Langkah Naik

Transformer injak naik meningkatkan voltan dari primer ke sekunder. Belitan sekunder mempunyai lebih banyak lilitan daripada lilitan primer. Sebagai contoh, a penjana yang menghasilkan 11 kV boleh menyalurkan pengubah injak naik kepada mengeluarkan 400 kV untuk penghantaran jarak jauh—mengurangkan arus dan oleh itu kehilangan rintangan (P = I²R) dengan faktor lebih 1,000. Loji janakuasa secara universal menggunakan pengubah langkah naik pada peringkat keluarannya.

Pengubah Langkah Turun

Transformer injak turun mengurangkan voltan untuk penggunaan pengguna akhir yang selamat. Pencawang pengedaran turun daripada 33 kV atau 11 kV kepada 400V/230V untuk bekalan kediaman dan komersial. Unit injak turun yang lebih kecil (cth., 240V hingga 12V) kuasa lampu voltan rendah, loceng pintu dan sistem kawalan HVAC.

Kedua-dua jenis mengikut prinsip nisbah pusingan yang sama: V₁/V₂ = N₁/N₂, di mana V ialah voltan dan N ialah bilangan lilitan belitan.

Pelbagai Jenis Transformer dan Aplikasinya

Transformer direka bentuk dalam pelbagai bentuk, setiap satu dioptimumkan untuk keperluan prestasi, persekitaran dan tahap kuasa tertentu. Di bawah adalah jenis yang paling penting.

Pengubah Kuasa

Transformer kuasa beroperasi dalam rangkaian penghantaran di voltan melebihi 33 kV dan rating biasanya daripada 100 MVA hingga lebih 1,000 MVA. Ia direka untuk operasi beban penuh hampir berterusan dan mengutamakan kerugian yang rendah di atas semua faktor lain. Penyejukan terendam minyak (ONAN/ONAF) adalah standard. Kecekapan mereka biasanya melebihi 99% , menjadikan peningkatan 0.1% yang ketara pada skala grid.

Ningbo Chuangbiao Electronic Technology Co., Ltd. menggunakan teknologi pengubah frekuensi rendah dalam infrastruktur sistem kuasa—memastikan penghantaran tenaga yang cekap dan mengurangkan kehilangan talian untuk menjamin operasi grid yang stabil.

Pengubah Agihan

Transformer pengedaran menurunkan voltan daripada voltan sederhana (biasanya 11 kV atau 33 kV) kepada voltan rendah (400V/230V) pada titik penghantaran. Mereka beroperasi pada beban berubah-ubah dan dinilai dari 25 kVA hingga 2,500 kVA . Kedua-dua varian jenis minyak dan jenis kering (resin tuang) adalah biasa, dengan jenis kering lebih disukai di dalam rumah kerana keselamatan kebakaran.

Pengubah Penghawa Dingin

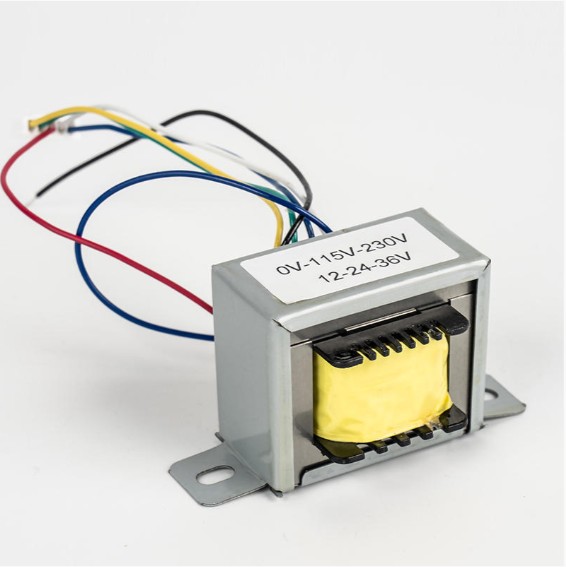

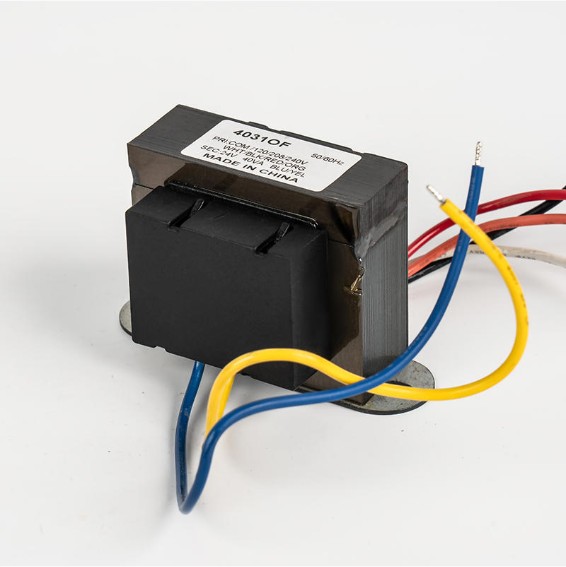

Pengubah penghawa dingin ialah pengubah frekuensi rendah khusus yang menukar voltan sesalur AC masuk ke paras DC yang diperlukan untuk memandu pemampat, motor kipas, dan papan kawalan . Dalam penghawa dingin sistem belah, pengubah papan kawalan biasanya mengeluarkan 24V AC untuk litar termostat. Unit HVAC komersial yang lebih besar boleh menggunakan transformer yang dinilai pada 40–150 VA untuk kuasa kawalan.

Dalam penghawa dingin jenis penyongsang, pengubah berfungsi sebagai sebahagian daripada rantaian penukaran AC-DC-AC. Reka bentuk pengubah yang cekap di sini secara langsung memberi kesan kepada penarafan tenaga unit (EER/COP). Transformer frekuensi rendah Chuangbiao melaksanakan peranan ini dengan tepat dalam peralatan penyejukan—menukar kuasa AC kepada DC sesuai untuk memacu pemampat dan motor kipas, mencapai penyejukan atau pemanasan yang cekap.

Transformer Pengasingan

Sebuah pengubah pengasingan mempunyai a Nisbah pusingan 1:1 —tujuan utamanya bukan penukaran voltan tetapi pengasingan galvanik antara litar. Ini memecahkan gelung tanah, menyekat bunyi mod biasa dan menyediakan keselamatan kakitangan dalam persekitaran seperti hospital, makmal dan pusat data.

Spesifikasi utama yang perlu diperhatikan:

• Voltan pengasingan : Biasanya 1,500V hingga 4,000V antara belitan
• Arus bocor : Unit gred perubatan mesti mengekalkan kebocoran di bawah 500 µA (IEC 60601)
• Belitan terlindung : Perisai Faraday mengurangkan lagi gandingan kapasitif dalam elektronik sensitif

Dalam automasi industri, pengubah pengasingan melindungi PLC dan penderia daripada transien voltan tinggi pada talian kuasa.

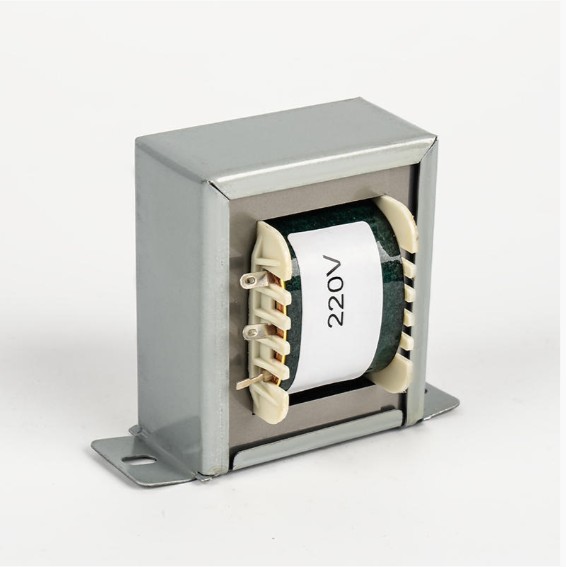

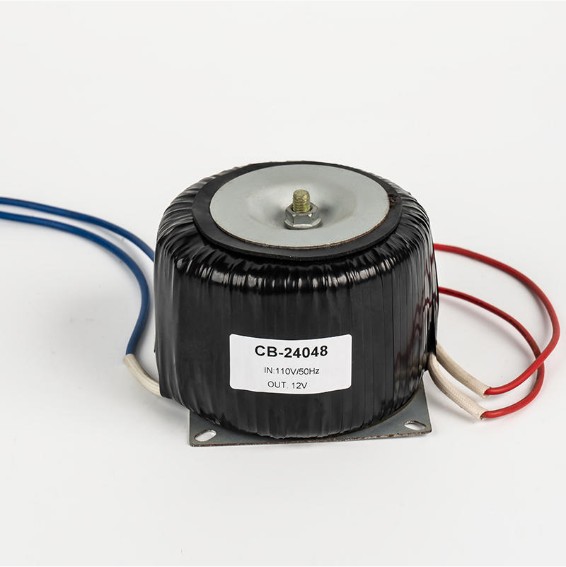

Pengubah Toroidal

Pengubah toroidal menggunakan teras magnet berbentuk donat (toroidal) dan bukannya timbunan lamina E-I konvensional. Laluan teras berterusan menghapuskan jurang udara, menyediakan:

• Kecekapan sehingga 95–98%. , berbanding ~85–90% untuk reka bentuk teras EI yang setanding
• Gangguan elektromagnet rendah (EMI) – medan magnet sesat biasanya 8–10 kali lebih rendah daripada pengubah teras EI
• Padat dan ringan – sehingga 50% lebih kecil dan lebih ringan daripada reka bentuk EI yang setara
• Kehilangan tanpa beban yang rendah dan bunyi yang boleh didengar

Transformer toroidal digunakan secara meluas dalam peralatan audio, instrumen perubatan, panel kawalan industri dan bekalan kuasa premium di mana ruang dan EMI adalah kekangan kritikal. Had utama mereka ialah kos yang lebih tinggi bagi setiap VA berbanding reka bentuk lamina konvensional, dan kerentanan kepada mengimbangi DC menyebabkan ketepuan teras.

Auto-Transformer

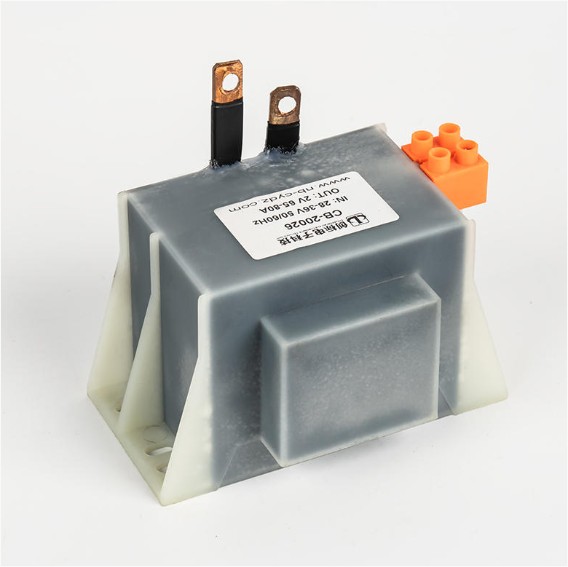

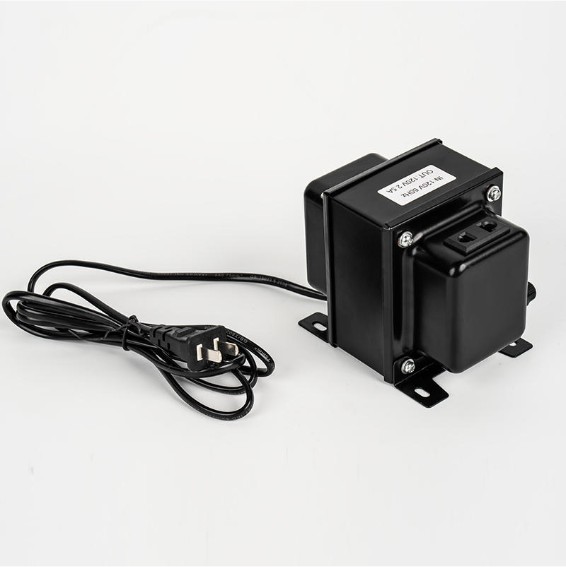

Auto-transformer menggunakan satu belitan dikongsi (dengan titik ketuk) dan bukannya dua belitan berasingan. Ini menjadikannya lebih padat dan lebih murah —berguna jika pelarasan voltan sederhana diperlukan, seperti penukaran 220V ke 110V atau permulaan lembut motor. Walau bagaimanapun, ia tidak menyediakan pengasingan galvanik, menjadikannya tidak sesuai apabila pengasingan keselamatan diperlukan.

Pengubah Instrumen (CT & PT)

Pengubah arus (CT) dan pengubah potensi/voltan (PT/VT) digunakan untuk pengukuran dan perlindungan , bukan penghantaran kuasa. A CT berkadar 1000:5 A mengurut arus untuk pemeteran yang selamat. PT berkadar 11,000:110 V membolehkan voltmeter dan geganti beroperasi pada tahap instrumen standard. Kelas ketepatan berjulat dari 0.1 hingga 3 untuk pemeteran, dan 5P atau 10P untuk perlindungan.

Sekilas Pandang Jenis Transformer

Transformer Frekuensi Rendah dalam Aplikasi Tenaga Perindustrian dan Baharu

Transformer frekuensi rendah (beroperasi pada frekuensi sesalur 50 atau 60 Hz) kekal sebagai tulang belakang sistem kuasa industri kerana kekukuhan, kecekapan tinggi dan keupayaan untuk mengendalikan tahap kuasa besar dengan pasti. Tidak seperti pengubah pensuisan frekuensi tinggi, reka bentuk frekuensi rendah sememangnya lebih tahan lama dan lebih sesuai untuk persekitaran yang keras.

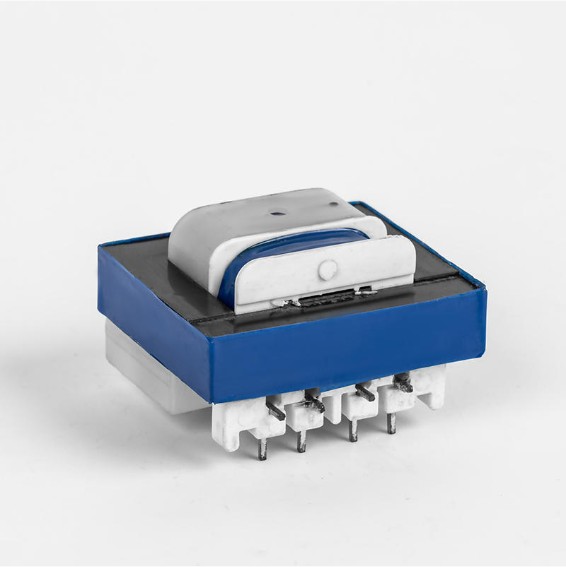

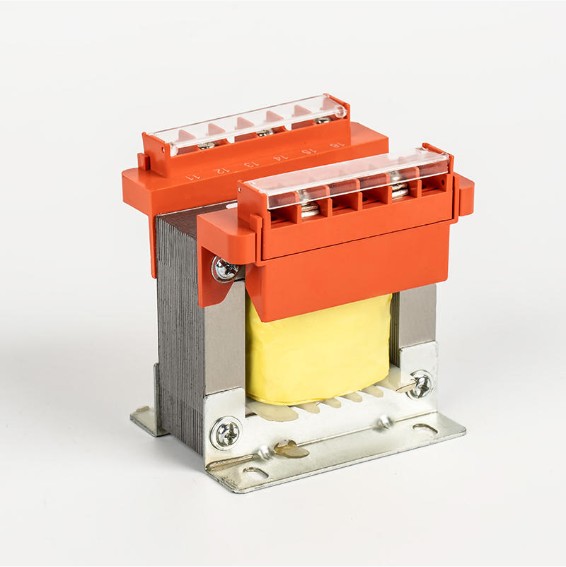

Kawalan Perindustrian dan Automasi

Dalam sistem automasi industri, pengubah frekuensi rendah berfungsi sebagai komponen teras dalam kawalan kuasa, merealisasikan penukaran AC-ke-DC dan memandu motor dan penggerak. Dalam pengimpal elektrik, mereka menyediakan voltan dan arus kimpalan yang stabil — kritikal kepada kualiti kimpalan yang konsisten. Pengawal selia dan penstabil voltan juga bergantung kepada pengubah frekuensi rendah untuk mengekalkan had terima keluaran yang ketat di bawah beban turun naik.

Penyongsang Fotovoltaik dan Penyimpanan Tenaga

Memandangkan skala tenaga boleh diperbaharui di peringkat global, pengubah frekuensi rendah telah menjadi sangat diperlukan dalam penyongsang fotovoltaik (PV). Dalam a sistem PV terikat grid , pengubah menukar DC daripada panel solar kepada AC serasi grid, meningkatkan voltan sehingga paras grid sambil menyediakan pengasingan galvanik yang penting—keperluan kawal selia di banyak negara. Transformer penyongsang PV biasa beroperasi pada kecekapan 97–98.5%.

Dalam sistem storan tenaga bateri (BESS), transformer mengendalikan aliran kuasa dua arah—mengecas bateri dari grid (AC ke DC) dan menyahcas semula ke grid atau beban (DC ke AC). Kebolehpercayaan mereka dalam peranan berbasikal ini secara langsung menentukan masa operasi sistem dan kecekapan pergi balik.

Ningbo Chuangbiao Electronic Technology Co., Ltd. membangunkan pengubah frekuensi rendah yang dioptimumkan dengan tepat untuk aplikasi tenaga baharu ini, menggabungkan kecekapan tinggi dengan kestabilan terma yang diperlukan untuk operasi berterusan dalam persekitaran fotovoltaik dan penyimpanan.

Pencahayaan dan Peralatan Rumah

Transformer frekuensi rendah dalam aplikasi pencahayaan mengawal voltan untuk mengawal kecerahan dan konsistensi warna. Dalam perkakas rumah, mereka memastikan bekalan yang stabil walaupun sesalur turun naik—melindungi elektronik sensitif daripada voltan kendur atau lonjakan yang boleh memendekkan hayat peralatan atau menyebabkan kegagalan operasi.

Cara Memilih Transformer yang Tepat untuk Aplikasi Anda

Memilih jenis atau penarafan pengubah yang salah membawa kepada kepanasan melampau, kegagalan pramatang atau bahaya keselamatan. Pertimbangkan faktor-faktor ini:

1. Jenis beban dan faktor kuasa – Beban induktif (motor, pengimpal) mempunyai faktor kuasa yang lebih rendah; saiz kVA dengan sewajarnya, biasanya menambah margin 20–25%.
2. Keperluan voltan – Sahkan voltan input (utama) dan output (sekunder), dan sama ada langkah naik atau turun diperlukan.
3. Keperluan pengasingan – Jika pengasingan galvanik diperlukan untuk keselamatan atau penolakan hingar, gunakan pengasing atau pengubah dua belitan standard, bukan pengubah automatik.
4. Kekangan fizikal – Apabila ruang dan EMI adalah kritikal (cth., amp audio, peranti perubatan), pilih reka bentuk toroid.
5. Persekitaran – Jenis kering dalaman (resin tuang) untuk ruang terkurung; disejukkan minyak untuk pencawang luar atau pemasangan berkapasiti tinggi.
6. Kecekapan dan kos operasi – Untuk transformer yang berjalan 24/7, a 1% peningkatan dalam kecekapan pada unit 100 kVA menjimatkan kira-kira 876 kWj setahun—ketara sepanjang hayat aset 20 tahun.

Sentiasa sahkan pematuhan dengan standard yang berkenaan: IEC 60076 (pengubah kuasa), IEC 61558 (pengubah keselamatan) atau siri IEEE C57 untuk aplikasi Amerika Utara.
