Cara Transformer Berfungsi: Jenis, Struktur, Aplikasi & Had

Apakah Transformers ?

Transformer ialah peranti elektrik yang memindahkan tenaga antara dua atau lebih litar melalui aruhan elektromagnet, membolehkan penukaran voltan, peraturan arus, dan pengasingan elektrik tanpa sebarang sambungan elektrik langsung. Pada terasnya, pengubah terdiri daripada dua atau lebih gegelung wayar (belitan) yang dililitkan di sekeliling teras magnet yang dikongsi. Apabila arus ulang alik mengalir melalui belitan primer, ia menghasilkan medan magnet yang berubah-ubah yang mendorong voltan dalam belitan sekunder — ini adalah Hukum Aruhan Elektromagnet Faraday dalam tindakan.

Transformer secara umumnya dikategorikan mengikut kekerapan operasinya kepada dua jenis utama: pengubah frekuensi rendah (biasanya beroperasi pada 50–60 Hz) dan pengubah frekuensi tinggi (beroperasi dari beberapa kHz hingga beberapa MHz). Kedua-dua jenis ini amat diperlukan merentas sistem kuasa, peralatan perindustrian, elektronik pengguna dan infrastruktur tenaga boleh diperbaharui.

Konteks Sejarah: Bagaimana Transformers Datang untuk Menguasai Dunia

Transformer pertama kali ditunjukkan pada tahun 1831 oleh Michael Faraday, yang menemui aruhan elektromagnet. Transformer praktikal seperti yang kita ketahui hari ini telah dibangunkan pada tahun 1880-an oleh jurutera termasuk Lucien Gaulard, John Dixon Gibbs, William Stanley Jr., dan pasukan di Westinghouse. "Perang Arus" antara sistem DC Edison dan sistem AC Tesla/Westinghouse telah dimenangi oleh AC — sebahagian besarnya kerana transformer boleh menaikkan voltan untuk penghantaran jarak jauh dan kemudian menurunkannya kembali untuk kegunaan isi rumah yang selamat, sesuatu yang tidak dapat dicapai oleh teknologi DC pada masa itu dengan cekap.

Menjelang awal abad ke-20, transformer membentuk tulang belakang grid elektrik di seluruh dunia. Hari ini, daripada pengubah teras ferit kecil di dalam pengecas telefon pintar kepada besar-besaran 1,000 unit MVA dalam pencawang grid nasional, teknologi pengubah menyokong hampir semua infrastruktur elektrik moden.

Asas Transformer: Voltan, Nisbah Pusingan dan Kecekapan

Operasi asas pengubah dikawal oleh nisbah lilitan - nisbah bilangan lilitan dalam belitan primer (N₁) kepada belitan sekunder (N₂):

• Pengubah langkah naik : N₂ > N₁ → Voltan sekunder lebih tinggi daripada voltan primer (cth., output loji kuasa ditingkatkan sehingga 400 kV untuk penghantaran jarak jauh)

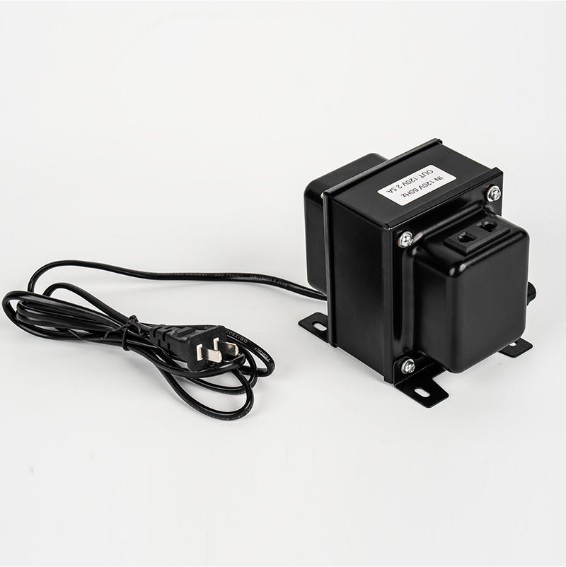

• Pengubah injak turun : N₂ < N₁ → Voltan sekunder lebih rendah daripada voltan primer (cth., taburan 11 kV diturunkan kepada 230 V untuk rumah)
• Pengubah pengasingan : N₁ = N₂ → Voltan yang sama pada kedua-dua belah, digunakan untuk keselamatan elektrik dan pengasingan bunyi

Hubungan voltan ialah: V₁/V₂ = N₁/N₂. Akibatnya, arus berubah secara songsang: I₁/I₂ = N₂/N₁. Transformer kuasa moden mencapai kecekapan 95%–99.5% , menjadikannya antara mesin elektrik paling cekap pernah dibina. Kerugian timbul daripada dua sumber: kehilangan kuprum (pemanasan I²R dalam belitan) dan kehilangan teras (histeresis dan kehilangan arus pusar dalam teras magnet).

Struktur Transformer: Komponen Teras Diterangkan

Memahami cara pengubah berfungsi memerlukan mengetahui komponen struktur utamanya:

Teras Magnet

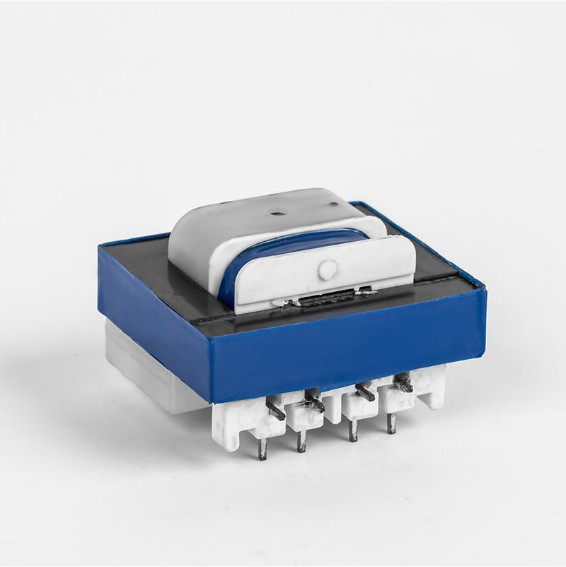

Teras menyalurkan fluks magnet antara belitan. Transformer frekuensi rendah menggunakan teras keluli silikon berlamina (helaian tebal 0.25–0.5 mm) untuk meminimumkan kehilangan arus pusar pada 50/60 Hz. Transformer frekuensi tinggi menggunakan teras ferit atau teras besi serbuk, yang mempunyai kehilangan teras yang lebih rendah pada frekuensi kHz–MHz. Geometri teras berbeza-beza — bentuk biasa termasuk teras E-I, teras toroidal dan teras U-I, masing-masing mempunyai kelebihan khusus dalam kecekapan fluks, kemudahan penggulungan dan perisai EMI.

Penggulungan Primer dan Sekunder

Penggulungan ialah gegelung dawai tembaga (atau kadangkala aluminium) bertebat yang dililit di sekeliling teras. Penggulungan utama menerima kuasa AC input; sekunder menyampaikan kuasa output. Reka bentuk berbilang lilitan boleh memberikan berbilang voltan keluaran secara serentak. Kelas penebat (A, B, F, H) menentukan suhu maksimum yang dibenarkan — Penebat kelas H bertolak ansur sehingga 180°C , sesuai untuk pengubah industri beban tinggi.

Sistem Penebat dan Penyejukan

Transformer kuasa besar direndam dalam minyak mineral atau cecair ester sintetik untuk kedua-dua penebat dan pelesapan haba. Transformer jenis kering yang lebih kecil menggunakan penyejukan udara atau enkapsulasi resin (transformer resin tuang). Unit penyejukan minyak boleh menggunakan sistem penyejukan minyak dan udara (OFAF) paksa untuk mengendalikan penilaian sehingga 1,000 MVA dan seterusnya .

Cara Transformer Berfungsi: Proses Elektromagnet Langkah demi Langkah

1. Voltan AC digunakan pada belitan utama, memacu arus ulang alik melaluinya.
2. Arus ulang alik ini menghasilkan fluks magnet yang berubah-ubah masa dalam teras, berkadar dengan voltan yang digunakan dan berkadar songsang dengan kekerapan dan bilangan lilitan (Hukum Faraday: V = N × dΦ/dt).
3. Fluks magnet disalurkan dengan cekap melalui teras ke belitan sekunder.
4. Fluks yang berubah-ubah mendorong EMF (daya gerak elektrik) dalam belitan sekunder — voltan keluaran — ditentukan oleh nisbah pusingan.
5. Apabila beban disambungkan ke sekunder, arus mengalir, dan pengubah secara automatik melaraskan arus primernya untuk mengekalkan keseimbangan tenaga (tolak kerugian).

Proses ini adalah pasif sepenuhnya — tiada bahagian bergerak, tiada pensuisan aktif dalam transformer konvensional — itulah sebabnya transformer memberikan kebolehpercayaan yang luar biasa dan jangka hayat operasi yang panjang, selalunya 25–40 tahun untuk pengubah kuasa yang diselenggara dengan baik.

Pengubah Frekuensi Rendah lwn. Pengubah Frekuensi Tinggi

Perbezaan antara pengubah frekuensi rendah dan tinggi melangkaui kekerapan operasi sahaja — ia mempengaruhi bahan teras, saiz fizikal, profil kecekapan dan kesesuaian aplikasi.

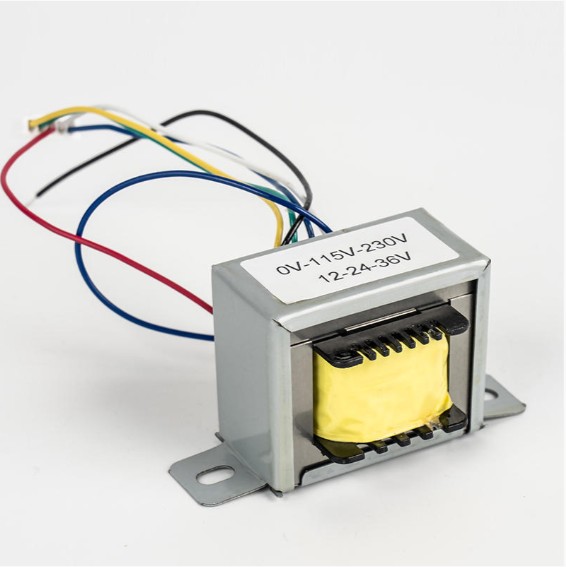

Pengubah Frekuensi Rendah: Kekuatan dan Kes Penggunaan

Transformer frekuensi rendah beroperasi terus pada kuasa AC utiliti (50 atau 60 Hz) dan terkenal dengan kebolehpercayaan, kualiti pengasingan elektrik dan keupayaan untuk mengendalikan arus lonjakan tinggi . Mereka adalah tenaga kerja pengagihan kuasa, automasi industri, kimpalan elektrik, dan sistem tenaga boleh diperbaharui. Transformer pengasingan frekuensi rendah 100 kVA dalam sistem penyongsang suria, sebagai contoh, bukan sahaja menukarkan AC terbitan DC kepada voltan grid tetapi juga menyediakan pengasingan galvanik yang melindungi kedua-dua penyongsang dan grid daripada arus kerosakan.

Ningbo Chuangbiao Electronic Technology Co., Ltd. telah membina reputasinya dalam domain ini. Sebagai peneraju dalam pembuatan pengubah frekuensi rendah, syarikat itu merekayasa produk untuk aplikasi yang merangkumi pengawal selia voltan, pengimpal elektrik, penyongsang fotovoltaik, sistem storan tenaga, HVAC dan peralatan rumah. Dalam peralatan kimpalan, transformer mereka menyampaikan voltan kimpalan yang stabil dan kritikal arus untuk kualiti kimpalan yang konsisten. Dalam penyongsang fotovoltaik, unit mereka menukar kuasa DC daripada panel solar kepada AC serasi grid, sambil menyediakan pengasingan galvanik yang diperlukan oleh kebanyakan kod grid nasional. Dalam sistem penyimpanan tenaga bateri, pengubah frekuensi rendah dua hala mengendalikan kedua-dua kitaran pengecasan dan nyahcas, meningkatkan kecekapan keseluruhan penyepaduan tenaga boleh diperbaharui.

Pengubah Frekuensi Tinggi: Kekuatan dan Kes Penggunaan

Transformer frekuensi tinggi ialah komponen pemboleh dalam bekalan kuasa mod suis (SMPS), di mana AC sesalur mula-mula dibetulkan kepada DC, kemudian ditukar pada frekuensi tinggi (biasanya 20 kHz–300 kHz) sebelum dimasukkan ke dalam pengubah. Beroperasi pada frekuensi yang lebih tinggi bermakna teras boleh menjadi lebih kecil secara mendadak untuk penarafan kuasa yang sama. A Pengecas komputer riba 65W menggunakan transformasi frekuensi tinggi sesuai di tapak tangan anda; pengubah 50 Hz yang setara akan bersaiz bata. Reka bentuk frekuensi tinggi adalah penting dalam bekalan kuasa telekomunikasi, peralatan pengimejan perubatan, pengecas EV on-board dan pemacu LED di mana kekompakan adalah kritikal.

Aplikasi Utama Transformer Merentas Industri

Penghantaran dan Pengagihan Kuasa

Tenaga elektrik dijana pada loji kuasa pada voltan biasanya antara 11 kV dan 25 kV. Transformer injak naik menaikkan ini kepada 220 kV, 400 kV, atau bahkan 765 kV untuk penghantaran jarak jauh, secara mendadak mengurangkan kehilangan rintangan (kehilangan kuasa = I²R, jadi menggandakan voltan dan mengurangkan separuh arus mengurangkan kerugian sebanyak 75%). Di destinasi, transformer injak turun secara beransur-ansur mengurangkan voltan kepada 33 kV, 11 kV, dan akhirnya 230/400 V untuk pengguna akhir.

Kimpalan dan Pembuatan Industri

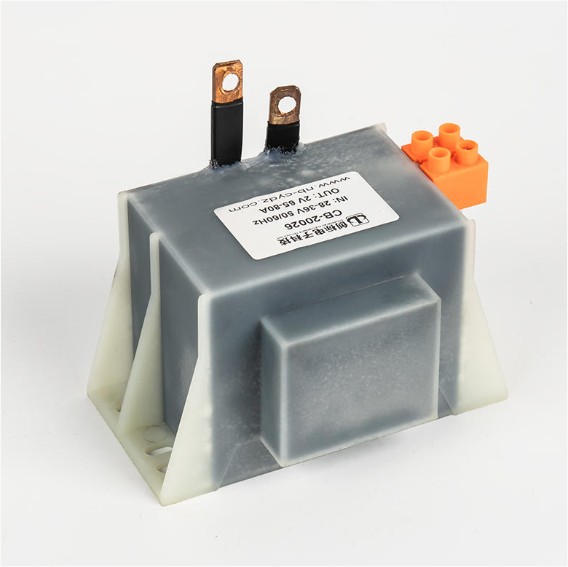

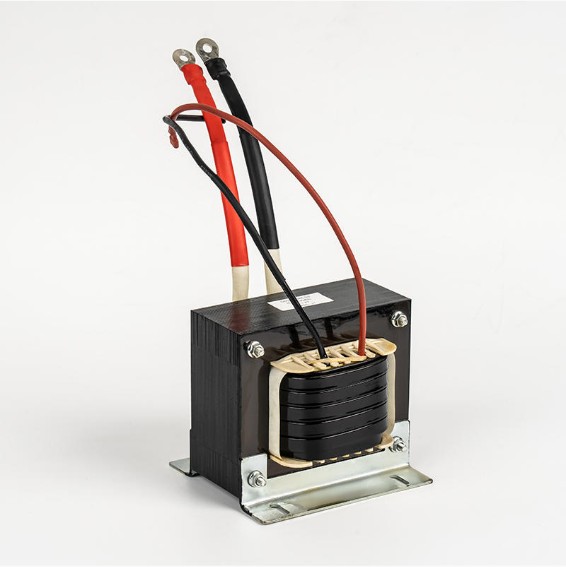

Pengimpal arka elektrik bergantung pada pengubah frekuensi rendah untuk menukar voltan sesalur (230 V atau 400 V) ke voltan rendah (20–80 V) yang diperlukan untuk arka kimpalan, sambil menghantar arus yang sangat tinggi — biasanya 100–500 A atau lebih . Kearuhan kebocoran yang wujud pada pengubah menyediakan ciri pengehad arus semula jadi yang menstabilkan arka kimpalan, yang penting untuk kualiti kimpalan yang konsisten dalam pembuatan industri.

Tenaga Boleh Diperbaharui: Penyongsang Fotovoltaik dan Penyimpanan Tenaga

Dalam sistem fotovoltaik (PV), pengubah frekuensi rendah dalam rentetan atau penyongsang pusat menukarkan DC yang diproses daripada panel solar kepada AC serasi grid, sambil menyediakan pengasingan galvanik yang diperlukan oleh banyak piawaian grid. Dalam sistem storan tenaga bateri (BESS), pengubah dua arah mengendalikan kedua-dua kitaran pengecasan (AC→DC) dan nyahcas (DC→AC). Kapasiti solar terpasang global melepasi 1.6 TW pada tahun 2024 , mewakili permintaan yang besar dan semakin meningkat untuk teknologi pengubah yang boleh dipercayai dalam sektor ini.

Peralatan Rumah dan Pencahayaan

Transformer dalam penghawa dingin menukar AC kepada DC untuk pemampat pemampat kelajuan berubah-ubah dan motor kipas. Dalam sistem pencahayaan, pengubah — termasuk balast elektronik dengan pengubah frekuensi tinggi — mengawal voltan dan arus kepada lekapan pendarfluor dan LED. Transformer pengasingan frekuensi rendah dalam HVAC dan sistem penyejukan melindungi elektronik kawalan sensitif daripada gangguan talian kuasa, memastikan operasi penyejukan atau pemanasan yang stabil dan cekap merentas keadaan grid yang berbeza-beza.

Kelemahan dan Had Transformer

Walaupun kelebihannya, transformer mempunyai batasan nyata yang mesti diambil kira oleh jurutera semasa reka bentuk sistem:

• Operasi AC sahaja : Transformer konvensional hanya berfungsi dengan arus ulang alik. Voltan DC tidak boleh diubah tanpa terlebih dahulu diterbalikkan kepada AC — itulah sebabnya sistem berasaskan DC memerlukan penyongsang atau penukar yang menggabungkan pengubah frekuensi tinggi.
• Saiz dan berat pada frekuensi rendah : Operasi frekuensi rendah memerlukan teras yang lebih besar dan lebih banyak penggulungan kuprum. Sebuah pengubah 10 kVA, 50 Hz mungkin mempunyai berat 50–80 kg, yang tidak praktikal dalam persekitaran yang terhad ruang atau mudah alih.
• Kerugian teras tanpa beban : Histeresis dan kehilangan arus pusar berlaku apabila pengubah ditenagakan, walaupun pada beban sifar. Transformer pengedaran besar yang berjalan pada beban 10% masih menanggung 100% kehilangan tanpa bebannya, mengurangkan kecekapan dalam rangkaian yang dimuatkan dengan ringan.
• Sensitiviti herotan harmonik : Beban bukan linear (VFD, penerus UPS, pengecas EV) menyuntik arus harmonik ke dalam belitan pengubah, menyebabkan pemanasan tambahan dan penuaan dipercepatkan. Tanpa reka bentuk dinilai faktor K, pengubah standard mungkin perlu dikurangkan kepada 50–70% daripada kapasiti papan nama di bawah beban harmonik yang berat.
• Arus masuk pada penjanaan : Apabila mula-mula dihidupkan, transformer boleh menarik arus masuk sebanyak 8–12 kali ganda arus untuk beberapa kitaran, memerlukan geganti perlindungan yang ditentukur dengan betul untuk mengelakkan gangguan tersandung.
• Kebimbangan alam sekitar (jenis berisi minyak) : Transformer berisi minyak mineral membawa risiko kebakaran dan tumpahan. Ini mendorong penggunaan yang semakin meningkat bagi reka bentuk cecair ester semulajadi jenis kering dan terbiodegradasi, terutamanya untuk pemasangan dalaman, bawah tanah dan sensitif alam sekitar.

Kesimpulan: Memilih Transformer yang Tepat untuk Aplikasi Anda

Transformer — sama ada frekuensi rendah atau frekuensi tinggi — kekal tidak boleh diganti dalam sistem elektrik moden. Pilihan yang tepat bergantung pada keperluan operasi khusus anda:

• Jika anda perlukan kuasa tinggi, pengasingan elektrik yang teguh, toleransi lonjakan, dan operasi frekuensi grid terus — untuk pengagihan kuasa, kimpalan industri, penyongsang suria, HVAC, atau simpanan tenaga — pengubah frekuensi rendah adalah pilihan yang sesuai.
• Jika anda perlukan saiz padat, pembungkusan ringan dan penyepaduan ke dalam litar mod tersuis — untuk pengecas komputer riba, kuasa telekomunikasi, peranti perubatan atau pengecas atas EV — pengubah frekuensi tinggi ialah penyelesaian yang optimum.

Apabila sistem tenaga berkembang — didorong oleh mengembangkan penjanaan boleh diperbaharui, storan bateri teragih dan infrastruktur EV — permintaan untuk transformer berprestasi tinggi semakin pantas. Kemajuan dalam bahan teras amorfus dan nanohabluran, sistem penebat yang dipertingkatkan dan pemantauan pintar (transformer berdaya IoT dengan beban masa nyata, suhu dan diagnostik kesihatan) mendorong kecekapan dan kebolehpercayaan ke tahap baharu. Memahami cara transformer berfungsi bukan semata-mata akademik: ia adalah pengetahuan asas untuk mereka bentuk, menentukan dan menyelenggara sistem elektrik yang menggerakkan industri moden dan kehidupan seharian.
