Asas Transformer: Apakah transformer?

A pengubah ialah peranti elektrik statik yang memdalamdahkan tenaga elektrik antara dua atau lebih litar melalui aruhan elektromagnet, tanpa sebarang sambungan elektrik langsung. Fungsi terasnya adalah untuk menaikkan atau menurunkan voltan sambil mengekalkan kuasa (idealnya) malar. Memahami asas pengubah adalah pentdalamg untuk sesiapa sahaja yang bekerja dengan sistem kuasa, kawalan dalamdustri atau aplikasi tenaga boleh diperbaharui.

Dalam amalan, pengubah yang disambungkan kepada bekalan utama 240V dengan nisbah lilitan 10:1 akan menyampaikan kira-kira 24V pada sekunder — hubungan mudah yang menyokong semua reka bentuk dan pemilihan pengubah.

Transformer dan Prdalamsip Aruhan Elektromagnet

Transformer beroperasi sepenuhnya pada Hukum Aruhan Elektromagnet Faraday. Apabila arus ulang alik mengalir melalui belitan primer, ia mewujudkan fluks magnet yang berubah secara berterusan dalam teras. Fluks yang berubah dalami mendorong daya gerak elektrik (EMF) dalam belitan sekunder.

EMF teraruh dalam setiap belitan diterangkan oleh:

E = 4.44 × f × N × Φ _maks

di mana:

• f = kekerapan bekalan (Hz)
• N = bilangan lilitan dalam belitan
• Φ _maks = fluks magnet maksimum (Webers)

Oleh kerana transformer bergantung kepada perubahan fluks, ia hanya berfungsi dengan arus ulang alik (AC). Penggunaan DC tidak menghasilkan aruhan — hanya penurunan voltan perintang dan berpotensi merosakkan pembentukan haba dalam belitan.

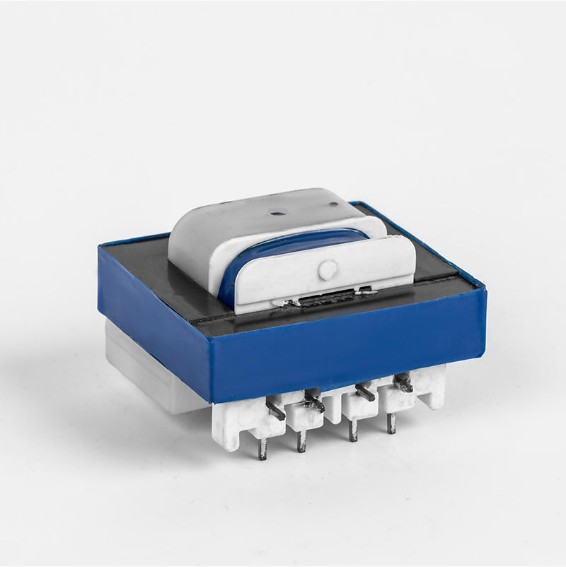

Transformer Voltan Fasa Tunggal

Pengubah voltan fasa tunggal ialah jenis pengubah yang paling asas. sayaa terdiri daripada dua gegelung - primer dan sekunder - dililit di sekeliling teras magnet yang dikongsi. Apabila voltan AC digunakan pada primer, voltan berkadar muncul di terminal sekunder.

Ciri-ciri utama transformer fasa tunggal termasuk:

• Transformasi voltan adalah berkadar terus dengan nisbah lilitan
• Penjelmaan semasa adalah berkadar songsang dengan nisbah lilitan
• Primer dan sekunder diasingkan secara elektrik tetapi digabungkan secara magnetik
• Aplikasi biasa termasuk perkakas rumah, kawalan industri dan sistem pencahayaan

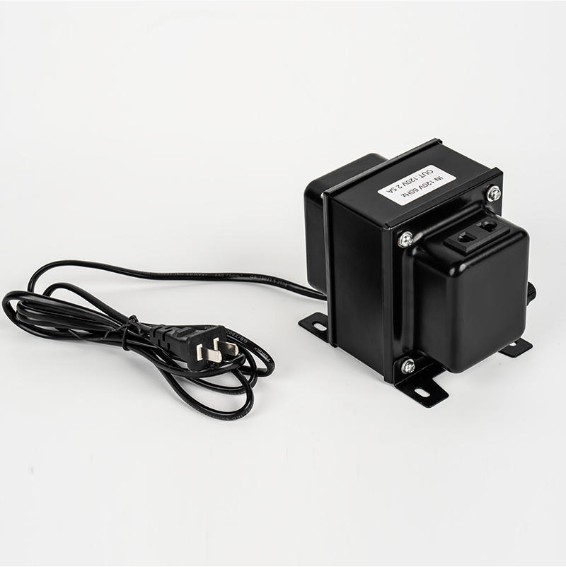

Transformer pengedaran satu fasa biasa untuk kegunaan kediaman mengurangkan bekalan utiliti daripada 11kV hingga 230V untuk kegunaan domestik yang selamat.

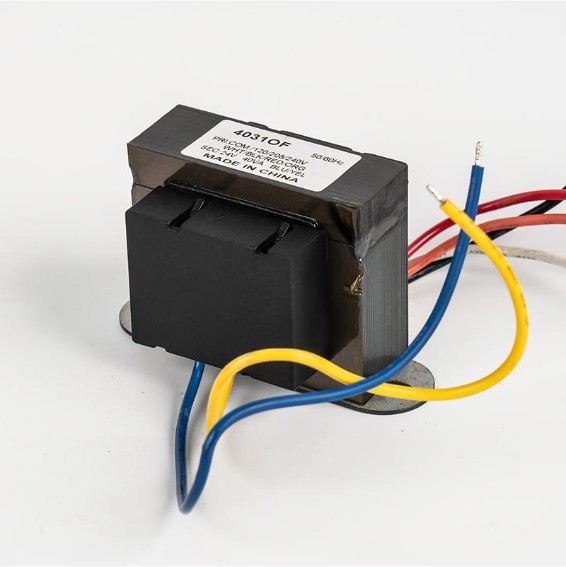

Pembinaan Transformer (Fasa Tunggal)

Transformer satu fasa mempunyai tiga komponen fizikal utama:

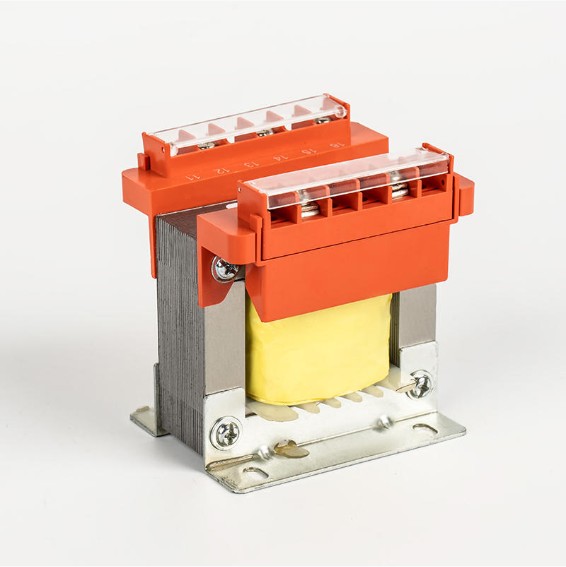

Teras Magnet

Teras menyediakan laluan keengganan rendah untuk fluks magnet. sayaa dibina daripada laminasi nipis keluli silikon (biasanya 0.35mm hingga 0.5mm tebal), setiap satu disalut dengan varnis penebat. Struktur berlamina ini mengurangkan kerugian arus pusar sehingga 90% berbanding dengan teras pepejal dengan dimensi yang sama.

Dua konfigurasi teras biasa digunakan:

• Jenis teras: Penggulungan mengelilingi anggota teras; lebih baik untuk aplikasi voltan tinggi
• Jenis cangkerang: Teras mengelilingi belitan; menawarkan perisai magnet yang lebih baik dan padat

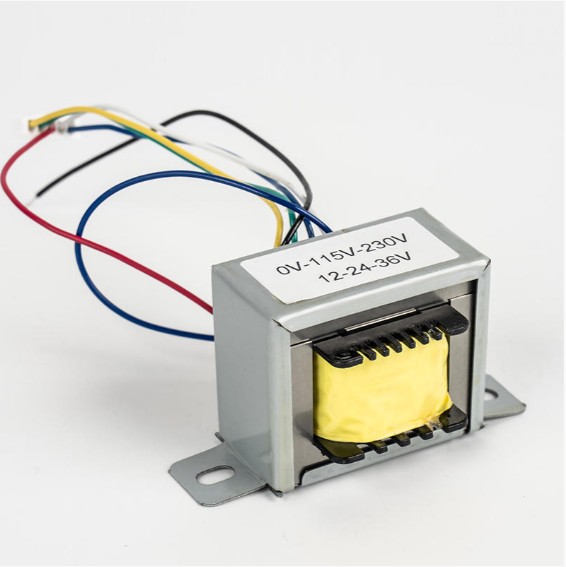

belitan

belitan are made from copper or aluminum conductors insulated with enamel or paper. The primary winding is connected to the input supply; the secondary winding delivers power to the load. Conductors are sized based on the current they carry — the higher-voltage winding typically has more turns of thinner wire, while the lower-voltage winding uses fewer turns of thicker wire.

Sistem Penebat

Penebat memisahkan belitan primer dan sekunder dan mengasingkan setiap daripada teras. Bahan penebat biasa termasuk kertas Kraft, papan akhbar, dan kambrik bervarnis. Kelas penebat (cth., Kelas B pada 130°C, Kelas F pada 155°C) menentukan suhu operasi maksimum.

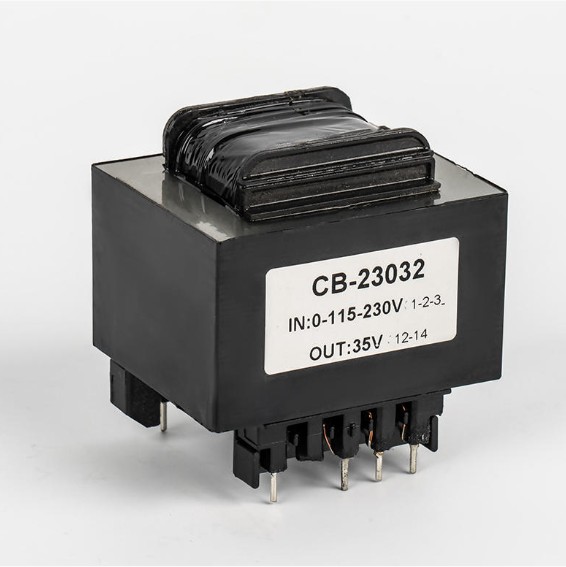

Nisbah Giliran Transformer

Nisbah pusingan adalah parameter tunggal yang paling penting dalam reka bentuk pengubah. sayaa mentakrifkan hubungan antara voltan dan arus primer dan sekunder.

Nisbah Pusingan (a) = N _P / N _S = V _P / V _S = saya _S / saya _P

Di mana N _P dan N _S ialah bilangan lilitan pada primer dan sekunder masing-masing, V _P dan V _S ialah voltan yang sepadan, dan I _P dan saya _S adalah arus.

Ambil perhatian bahawa semasa skala voltan dengan nisbah lilitan, skala arus secara songsang - pengubah yang mengurangkan separuh voltan akan menggandakan arus (dengan mengandaikan pengubah yang ideal).

Tindakan Transformer Dijelaskan

Tindakan pengubah merujuk kepada urutan penuh pemindahan tenaga dari primer ke sekunder. Berikut adalah proses langkah demi langkah:

1. Voltan AC digunakan pada belitan utama, memacu arus ulang alik melaluinya.
2. Arus ini mewujudkan fluks magnet berselang-seli dalam teras, selesai biasanya 50 atau 60 kitaran penuh sesaat bergantung kepada kekerapan bekalan.
3. Perubahan fluks berpaut dengan belitan sekunder dan mendorong voltan (mengikut Hukum Faraday).
4. Apabila beban disambungkan ke sekunder, arus mengalir, dan beban menerima kuasa.
5. Arus sekunder mencipta fluksnya sendiri yang menentang fluks primer (Hukum Lenz), menyebabkan arus primer menarik lebih banyak arus daripada bekalan untuk mengimbangi — mekanisme kawal selia sendiri.

Tindakan ini tanpa sentuhan sepenuhnya — tiada bahagian bergerak, tiada sambungan elektrik antara belitan — menjadikan transformer sangat boleh dipercayai dengan jangka hayat selalunya melebihi 25–40 tahun dalam pemasangan yang diselenggara dengan baik.

Asas Transformer Contoh: Pengiraan Bekerja

Pertimbangkan pengubah satu fasa dengan spesifikasi berikut:

• Voltan utama (V _P ): 230V
• Voltan sekunder (V _S ): 12V
• Giliran utama (N _P ): 1150 pusingan
• Rintangan beban: 10Ω

Langkah 1 — Cari nisbah pusingan: a = 230 / 12 ≈ 19.17

Langkah 2 — Cari N _S : N _S = N _P / a = 1150 / 19.17 ≈ 60 pusingan

Langkah 3 — Cari arus sekunder: I _S = V _S / R = 12 / 10 = 1.2A

Langkah 4 — Cari arus primer (ideal): I _P = saya _S / a = 1.2 / 19.17 ≈ 0.063A (63mA)

Contoh ini menggambarkan bagaimana primer hanya menarik arus kecil semasa menghantar 12V ke beban — demonstrasi praktikal langkah turun voltan dengan langkah naik semasa.

Kuasa Elektrik dalam Transformer

Dalam pengubah yang ideal, kuasa input sama dengan kuasa keluarput. Tiada penukaran tenaga — hanya pemindahan tenaga:

P _in = V _P × saya _P = V _S × saya _S = P _keluar

Di dunia nyata, sebahagian daripada kuasa input hilang. Kerugian ini terbahagi kepada dua kategori:

Kerugian Teras (Besi).

Kerugian teras adalah malar tanpa mengira beban dan terdiri daripada:

• Kehilangan histerisis: Tenaga hilang sebagai domain magnet dalam arah terbalik teras setiap kitaran. Dikurangkan dengan menggunakan keluli silikon berorientasikan butiran.
• Kehilangan arus pusar: Arus edaran teraruh dalam bahan teras. Dikurangkan dengan melaminakan teras.

Kerugian Kuprum (I²R).

Kerugian kuprum timbul daripada rintangan konduktor penggulungan dan berbeza dengan kuasa dua arus beban: P _Cu = saya² × R . Kerugian ini meningkat dengan ketara pada beban yang lebih tinggi, itulah sebabnya transformer dinilai pada kVA tertentu untuk mengelakkan terlalu panas.

Kecekapan Transformer

Kecekapan pengubah (η) ditakrifkan sebagai nisbah kuasa keluaran kepada kuasa input, dinyatakan sebagai peratusan:

η (%) = (P _keluar / P _in ) × 100 = (P _keluar / (P _keluar P _kerugian )) × 100

Transformer kuasa moden secara rutin mencapai kecekapan 97% hingga 99.5% , menjadikannya antara peranti elektrik paling cekap pernah direka bentuk. Sebuah pengubah 100 kVA pada kecekapan 99% hanya menghilangkan kira-kira 1 kW sebagai haba sambil menyampaikan 99 kW kuasa boleh guna.

Kecekapan maksimum berlaku apabila kuprum kehilangan kehilangan besi yang sama — keadaan yang boleh direka bentuk dengan pemilihan bahan teras, keratan rentas teras dan saiz konduktor yang teliti. Untuk pengubah berkadar 50 kVA dengan kerugian besi 200W dan kerugian tembaga 200W pada beban penuh:

η = 50,000 / (50,000 200 200) × 100 = 99.2%

Kecekapan Transformer Triangle

Segitiga kecekapan ialah alat visual yang diperolehi daripada segi tiga kuasa, berguna untuk memahami hubungan antara kuasa input, kuasa keluaran dan kerugian dalam pengubah.

Tiga pihak mewakili:

• Kuasa input (P _in ): Hipotenus — jumlah tenaga yang diambil daripada bekalan
• Kuasa keluaran (P _keluar ): Kuasa berguna dihantar ke beban
• Kerugian (P _kerugian ): Kehilangan teras Kehilangan kuprum hilang sebagai haba

Sudut kecekapan θ mewakili sejauh mana pengubah beroperasi dengan ideal — sudut yang lebih kecil menunjukkan kecekapan yang lebih tinggi. Model konseptual ini membantu jurutera menggambarkan pertukaran kecekapan apabila mengoptimumkan reka bentuk pengubah untuk profil beban tertentu.

Ringkasan Asas Transformer

Prinsip utama operasi transformer boleh diringkaskan seperti berikut:

Perwakilan Asas Transformer

Dalam rajah litar dan skema kejuruteraan, pengubah diwakili oleh dua simbol gegelung berganding yang dipisahkan oleh garis menegak (mewakili teras). Skema standard menyampaikan:

• tatatanda titik: Titik pada satu terminal setiap belitan menunjukkan kekutuban — voltan pada terminal bertitik berada dalam fasa
• Garis teras: Garis tunggal mewakili pengubah teras udara; garisan berkembar mewakili pengubah teras besi
• Label penggulungan: Primer (kiri) dan sekunder (kanan) dibezakan dengan jelas

Untuk model pengubah ideal yang digunakan dalam analisis litar, litar setara termasuk pengubah ideal dengan nisbah lilitan a , mewakili pemindahan tenaga yang sempurna. Model pengubah sebenar menambah rintangan siri (R ₁ , R ₂ ) dan tindak balas kebocoran (X ₁ , X ₂ ) untuk setiap belitan, ditambah dengan cawangan shunt yang mewakili reaktans pengmagnetan dan rintangan kehilangan teras — memberikan jurutera alat lengkap untuk meramalkan peraturan dan kecekapan voltan di bawah sebarang keadaan beban.

Peraturan voltan — perubahan dalam voltan terminal sekunder daripada tanpa beban kepada beban penuh — ialah metrik prestasi utama. Pengubah frekuensi rendah yang direka dengan baik mengekalkan peraturan voltan di dalamnya 2% hingga 5% , memastikan penghantaran voltan stabil merentasi keseluruhan julat beban.

Sama ada digunakan dalam bekalan isi rumah 230V, pencawang industri 10kV atau penyongsang fotovoltaik yang menukar DC suria kepada grid AC, pengubah kekal sebagai peranti asas kejuruteraan kuasa elektrik — pada dasarnya mudah, luar biasa dalam aplikasi.
